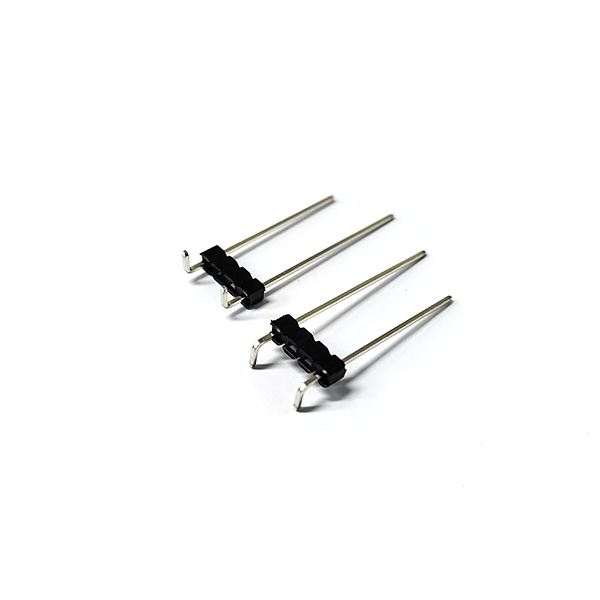

90 Grad lange und kurze Pins Pin -Steckverbinder

Lange und kurze Stift -Header -Anschlüsse sind eine sehr häufige elektronische Komponente, die für die Übertragung von Signalen und Strom zwischen Leiterplatten und elektronischen Komponenten häufig verwendet wird. Die langen und kurzen Pin -Header -Anschlüsse sind durch abwechselnde lange und kurze Stifte charakterisiert, die dazu beitragen, die korrekte Einführung des Steckers zu gewährleisten und Signalstörungen zu verringern. Darüber hinaus haben lange und kurze Stiftanschlüsse einen größeren Kontaktbereich, der eine bessere elektrische Leistung und Stabilität bietet.

Im Folgenden finden Sie Details zu den langen und kurzen Pin -Header -Anschlüssen:

1. Konstruktion

Ein langer und kurzer Stiftanschluss besteht normalerweise aus einer Reihe von Stiften und einer Steckdose. Die Steckerstifte sind in abwechselnden Längen angeordnet, wie im Diagramm gezeigt. Dieses Design stellt sicher, dass der Stecker in die richtige Richtung eingefügt wird und die Signalstörungen verringert. Das Material des Steckers ist normalerweise Stahl und enthält verschiedene Legierungen. Board zum Drahtanschluss

Die Konstruktion eines langen und kurzen Pin-Reis-Steckers besteht normalerweise aus vier Teilen: dem Stecker, der Steckdose, der Hülse und dem Verriegelungsteil. Der Stecker und die Steckdose sind an der Leiterplatte an jedem Ende befestigt und über den Stecker und die Steckdose angeschlossen. Die Hülse wird verwendet, um den Stecker vor Staub- und Wasserschäden zu schützen. Der Sperrabschnitt wird verwendet, um Stecker und Steckdose zu sichern und ihre Verbindungsstabilität zu verbessern. Neue Energieverbindungslinie

2. Abmessungen und Anordnung

Die Größe und Anordnung von langen und kurzen Stiftanschlüssen werden normalerweise durch den Stiftabstand, die Stiftlänge, den Stiftdurchmesser und die Anordnung bestimmt. Je kleiner der Stiftabstand ist, desto stabiler wird der Stecker, aber es verringert auch den Kapazitätswert des Steckers. Die Länge der Stifte muss gemäß den tatsächlichen Anwendungsanforderungen ausgelegt werden, und der Durchmesser der Stifte muss auch Faktoren wie Energiationsparameter berücksichtigen. Die Anordnung ist auch der Schlüssel. Die Anordnung von kurzen und langen Stiften in der Phase hilft, die Stabilität und Immunität des Steckers zu verbessern.

3. Elektrische und mechanische Eigenschaften

Viele Faktoren sind an den elektrischen und mechanischen Eigenschaften von langen und kurzen Stiftreihenanschlüssen beteiligt. Die maximale Anzahl von Löt- und Steckvorgängen, der Nennstrom und die Spannung sowie die Übereinstimmung der Stecker und der Stecker sind alle Faktoren berücksichtigt. Beispielsweise müssen Anschlüsse für Multilayer -Boards so gestaltet werden, dass die relevanten Parameter gemäß der Anzahl der Schichten der Platine und der Spannung jeder Schicht verdoppelt werden, um einen Überflutung zu vermeiden.

4. Schutzklasse und Umwelteignung

Aufgrund der Unterschiede in den Anwendungsszenarien sind auch der Schutz und die Eignung von Umweltverbindungen von langen und kurzen Pinreihenanschlüssen wichtige Faktoren, die berücksichtigt werden müssen. Con

Nektoren, die in Gebieten mit hohem Verschmutzungsniveau oder Umgebungstemperaturen verwendet werden, erfordern einen höheren Grad an Schutz und Temperaturbeständigkeit.

5. Anwendungsbereiche und Anwendungen

Lange und kurze Stiftanschlüsse werden häufig als elektronische Komponenten in verschiedenen elektronischen Geräten und Kommunikationsgeräten verwendet. Aufgrund ihrer hohen Verbindungsstabilität und der stabilen Übertragungsleistung werden lange und kurze Pin -Serienverbinder in Lagergeräten, Kommunikationsgeräten, medizinischen Geräten, militärischen Geräten und Avionik häufig eingesetzt.

Kurz gesagt, mit seiner hervorragenden Leistung und seiner breiten Reihe von Anwendungen sind die langen und kurzen Stiftanschlüsse in der Branche der elektronischen Komponenten unverzichtbar geworden.

[Produktname]: Reihennadelreihe Weibliche Jane Ox Horn
[Pitch]: 1.0/1.27/2.0/2.54
[ Material ] : PBT PA6T PA9T PPS
[Stil]: Einzelzeile/Doppelzeile/Dreizeile/vier Zeile/Inline/90 Grad/SMT
[ Farbe ] : Schwarz und Weiß
[Erläuterung]: Kostenlose Probe gemäß der beliebigen Anpassung der Kundenanforderungen
